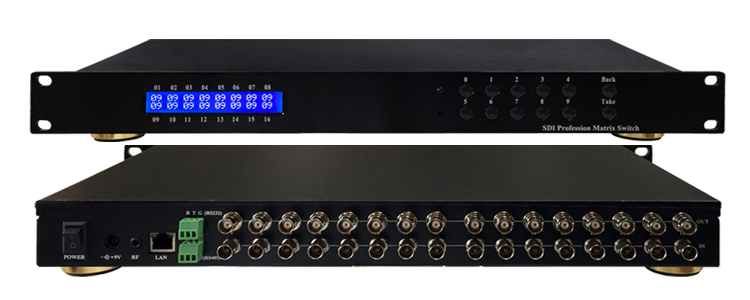

▲ 可实现大容量SDI高清信号源到SDI终端设备16×16的任意切换
符合SMPTE标准和IT标准，在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz
和U1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输。
▲ 具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度
损失得以补偿。
▲ 采用普通视频线传输距离就可以高达100米，适用长距离信号传输，以及大型
数字视频系统。
▲ 支持高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式；
▲ 内置高性能线缆驱动芯片，支持输出信号长距离传输;
▲ 支持网络控制、RS485控制、RS232、红外遥控控制接口
也可加装射频遥控控制。
▲ 内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；
▲ 内置ESD保护电路，能有效防止静电损坏；
SDI视频输入 |
视频格式 |
HD-SDI 3G-SDI |
速率 |
1.485 Gbps 2.97Gbps |
|
信号幅度 |
800mV±10%(75Ω) |
|
连接器 |
BNC接口 |
|
输入阻抗 |
75 Ω |
|
SDI视频输出 |
连接器 |
BNC接口 |
输出阻抗 |
75 Ω |
|
RS-232控制 |
串行控制连接器 |
3pin凤凰插口 |
波特率与协议 |
波特率：9600,数据位：8位,停止位：1位,无奇偶校验位 |
|
串行控制引脚定义 |
1-RXD, 2-TXD, 3-GND |
|
网络控制（选配） |
以太网控制连接器 |
RJ-45接口 |
以太网控制协议 |
TCP/IP |
|
以太网控制速率 |
自适应10M或100M,全双工或半双工 |
|
一般规范 |
电源 |
100~240VAC, 50/60Hz,国际自适应电源 |
功率 |
＜20W |
|
尺寸 |
标准机柜1U高度 |
|
重量 |
＜3Kg |
|
工作环境 |
温度：-10~50℃ 湿度：＜90%RH(无凝露) |
