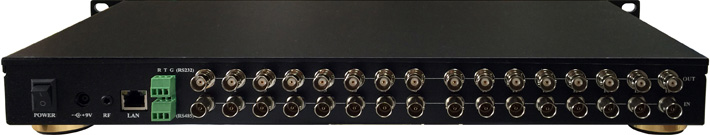

16进16出SDI矩阵概述 HD1616型HD-SDI 16进16出高清矩阵控制系统,可实现大容量SDI高清信号源到SDI终端设备16×16的任意切换。符合SMPTE标准和ITU标准,在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz和1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输。 HD1616型SDI高清矩阵控制系统具备自动电缆均衡功能,使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。HD1616型SDI矩阵采用普通视频线传输距离就可以高达100米,适用长距离信号传输,以及大型数字视频系统。 HD1616型SDI高清矩阵具备网络控制、RS485控制、RS232、红外遥控控制接口,也可加装射频控制。
主要特性 支持高清HD-SDI(1.485Gbps)及全高清3G-SDI(2.97Gbps)视频格式; 内置高性能线缆驱动芯片,支持输出信号长距离传输; 支持网络控制、RS485控制、RS232、红外遥控控制接口,也可加装射频遥控控制。 内置电缆均衡器Equilizer,时钟再生电路Reclocker及电缆驱动器Cable Driver; 内置ESD保护电路,能有效防止静电损坏;
全高清SDI矩阵规格参数
视频格式
HD-SDI 3G-SDI
速率
1.485 Gbps 2.97Gbps
信号幅度
800mV±10%(75Ω)
连接器
BNC接口
输入阻抗
75 Ω
SDI视频输出
输出阻抗
RS-232控制
串行控制连接器
3pin凤凰插口
波特率与协议
波特率:9600,数据位:8位,停止位:1位,无奇偶校验位
串行控制引脚定义
1-RXD, 2-TXD, 3-GND
网络控制(选配)
以太网控制连接器
RJ-45接口
以太网控制协议
TCP/IP
以太网控制速率
自适应10M或100M,全双工或半双工
一般规范
电源
100~240VAC, 50/60Hz,国际自适应电源
功率
<20W
尺寸
标准机柜1U高度
重量
<3Kg
工作环境
温度:-10~50℃ 湿度:<90%RH(无凝露)
